在玻璃钢化生产中，“白道”是一种常见的表面质量缺陷。所谓玻璃白道，是指钢化玻璃表面出现的非常细小的划痕，其形态多样，既可能表现为玻璃中部的纵向白条、两端的横向白痕、边角的雾状区域，也可呈等间距重复性条纹。从本质上讲，白道的形成是玻璃在高温软化状态下与钢化炉陶瓷辊道之间发生了过度的机械摩擦，其具体诱因涉及设备精度、加热温度及工艺操作等多个环节。兰迪机器基于生产实践，系统梳理白道问题的三大核心诱因及对应排查方法，以供业内参考。本篇为第一篇，聚焦陶瓷辊道机械精度这一硬件基础。

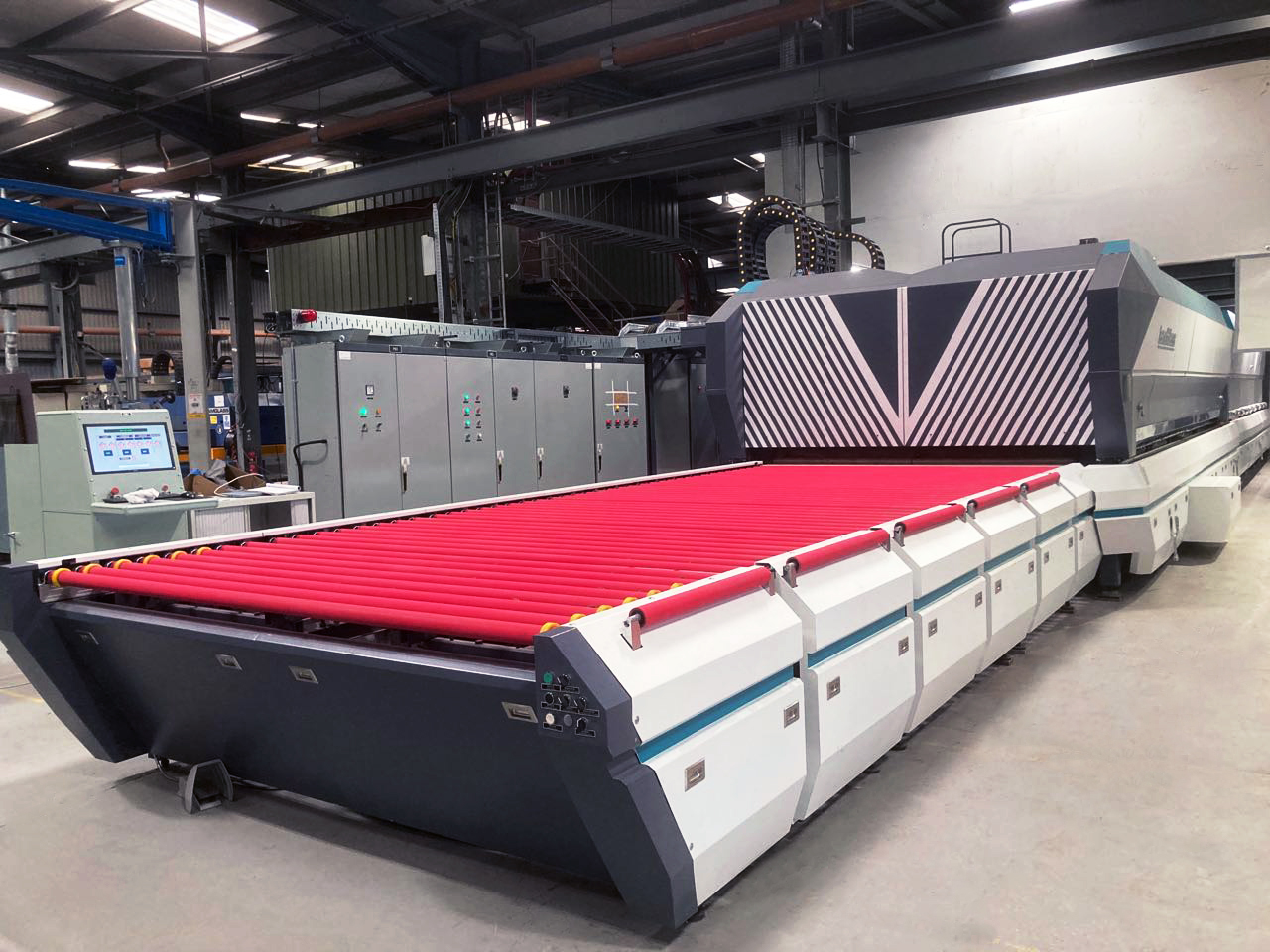

陶瓷辊道及其传动系统的机械精度是影响白道的重要因素，主要体现在陶瓷辊道传动同步性、径向跳动和水平精度三个方面。首先，当传动皮带或链条因张紧力不均、磨损或打滑而导致各辊道传动不同步时，会导致玻璃在前进过程中受到不均匀的摩擦力，局部压力骤增，进而产生白道。 其次，辊道自身弯曲、轴承损坏或安装精度不足会引发径向跳动量过大，使玻璃在高温软化态下承受周期性的冲击，形成断续的划痕带；此外，辊道的水平精度同样不可忽视：如果某一根或某一段辊道出现高低偏差，玻璃在通过该区域时会受到不均匀的支撑力，导致局部压强升高，留下白道，这种由辊道不平引起的白道往往出现在玻璃的固定横向位置上，与特定的辊道对应。解决上述问题需停机后逐一检查传动系统的每一个环节：先调整所有链条或皮带的张紧度，确保所有辊道以相同的线速度平稳运转；再用千分表测量辊道的径向跳动，若跳动值超出设备说明书允许的公差范围，则需更换或重新校准辊道，最后，应使用精密水平仪对每根辊道进行校准，通过调整辊道两端轴承座的垫片或调节螺杆来恢复水平。行业通用的检修判定标准为：辊道径向跳动≤0.1mm，单根辊道水平偏差≤0.05mm/m，相邻辊道高度落差≤0.08mm，超出范围须立即处理。除此以外，辊道粉尘堆积、涂层磨损会使辊面粗糙，摩擦加剧形成整片白雾缺陷，日常生产间歇需使用高温毛刷清理辊面玻璃碎屑，停炉后配合专用清洗剂擦拭；陶瓷涂层老化脱落需及时重新喷涂，复涂后空炉高温烘烤 2–3 小时再投入生产，避免新涂层粉尘污染玻璃。

硬件是根基，根基不牢则工艺调整无从谈起。在确保辊道系统机械精度达标的基础上，加热温度的控制同样至关重要——上下部温差及局部过热如何引发白道，将在第二篇中详述，敬请期待。
